3D打印技術正日益受到各界人士的關注，無論是個人項目還是建筑、汽車、航空航天、醫療等眾多領域的工業制造，都離不開它。3D打印在體育領域的應用前景廣闊，涵蓋了個人和專業用途。我們之前已經討論過創新的自行車背包、F1賽車的復雜技術，甚至還有耐克和阿迪達斯推出的3D打印運動鞋。今天，我們將深入探討可以說是世界上最受歡迎的運動：足球，更具體地說，是增材制造技術在足球裝備制造中的應用。

體育場館、商品銷售等等

在探討服裝和口罩等更顯而易見的應用之前，我們想先重點介紹一些來自足球領域的實例。例如，您是否知道，備受爭議的卡塔爾世界杯的體育場館曾使用3D打印模型進行測試？卡塔爾的沙漠環境給工程師和建筑師帶來了巨大挑戰，因為沙漠風和熱浪頻繁出現，對觀眾和職業運動員都造成了影響。據國際足聯稱，卡塔爾專門建造了一個風洞，用于測試1:300比例模型的空氣動力學性能?？ㄋ柎髮W的薩烏德·阿卜杜勒·阿齊茲·阿卜杜·加尼教授這樣描述這些測試：“我們可以顯示每個樓層的溫度，添加諸如汗液產生量和觀眾人數等變量，然后運行模擬并觀察其對體育場溫度的影響?！?/span>

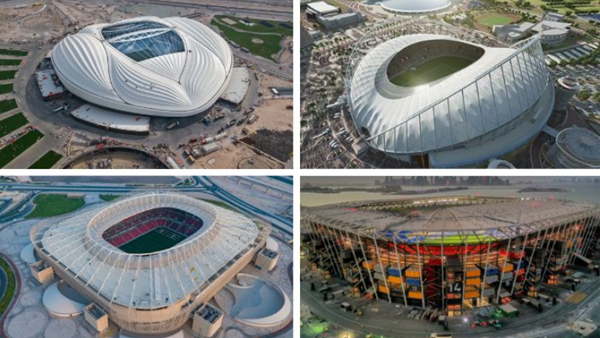

2022年卡塔爾世界杯體育場（圖片來源：卡塔爾國家體育委員會）

除了涉及極其復雜的技術測試之外，3D打印在足球領域尤其受到手工愛好者的歡迎。這項制造技術使得周邊產品的制作變得輕松便捷且成本低廉。想送給朋友一個他們最喜歡的球員的精細模型嗎？沒問題。在Cults或Thingiverse等社區平臺上，你可以找到大量可供打印的模型。

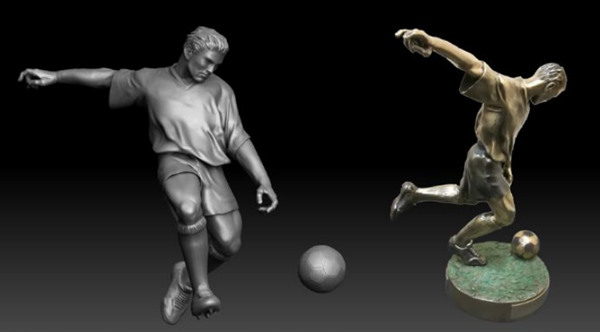

3D玩家模型示例（圖片來源：Evgeniy Borisenko）

從頭到腳的3D打印足球裝備

提到3D打印技術在足球領域的應用，你首先想到的是什么？對我們來說，是那些讓這項運動如此精彩的裝備。所以今天，我們將探討增材制造技術是如何應用于足球裝備生產的。以下是一些公司和產品，它們目前正在為職業和業余球員生產3D打印裝備，涵蓋了從足球鞋、鞋釘保護套到守門員手套和防護面罩等各種產品。

足球鞋

3D打印足球鞋是一個高度復雜的過程，由于足球鞋獨特的結構以及耐用材料和鞋釘鞋底的組合（旨在提供卓越的球場抓地力），打印失敗的幾率很高。職業足球?qū)π旈L度甚至鞋底材料都有嚴格的規定，以防裁判認為存在安全隱患。3D打印足球鞋的主要優勢之一是高度定制化，這也是德國公司IMOTANA的關鍵賣點。這家年輕的初創公司生產定制足球鞋，通過足部掃描確保完美貼合。據制造商稱，只有使用完全根據個人腳型量身定制的裝備，才能在任何運動中發揮出最佳水平。

IMOTANA的商業理念源于首席執行官兼聯合創始人本杰明·多爾施（Benjamin Dorsch），他曾在一家鞋業制造商擔任多年的研發經理。在那里，他為知名品牌開發高端足球鞋，其中包括德國國家隊在2024年世界杯預選賽期間所穿的球鞋。他始終追求創新，而IMOTANA的創立讓他得以真正實現這一目標。3D打印足球鞋的想法最初是在Kickstarter眾籌平臺上提出的。在約1200名支持者的共同努力下，本杰明·多爾施、馬蒂亞斯·萊比茨（Matthias Leibitz）、曼努埃爾·邁爾（Manuel Meier）和馬蒂亞斯·朗（Matthias Lang）組成的團隊花費了兩年多的時間完善這些球鞋。

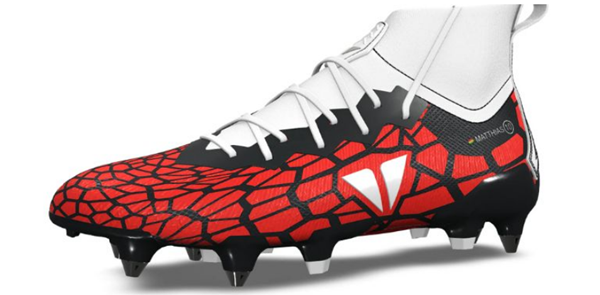

鞋子的首個3D模型（圖片來源：IMOTANA）

這些足球鞋與其他3D打印產品一樣，擁有諸多優勢，包括顯著減輕的重量、豐富的款式選擇以及通過3D掃描實現的個性化貼合。鞋底可根據不同的場地進行調整，其旋入式金屬鞋釘確保“零能量損耗和卓越性能”。這些極具吸引力的設計經過多次迭代，并參考了用戶的反饋意見。

該項目主要面向業余球員，旨在讓他們有機會以實惠的價格購買定制足球鞋。這在職業足球之外的傳統制造工藝中往往難以實現。3D打印技術使團隊能夠以顯著更低的成本提供個性化球鞋，這對腳型較寬或其他足部問題的顧客來說無疑是一大優勢。對于業余和休閑足球愛好者而言，這無疑是傳統鞋類品牌之外一個極具吸引力的選擇。然而，根據我們的研究，3D打印技術目前尚不成熟，尚不足以應用于專業足球鞋的生產。

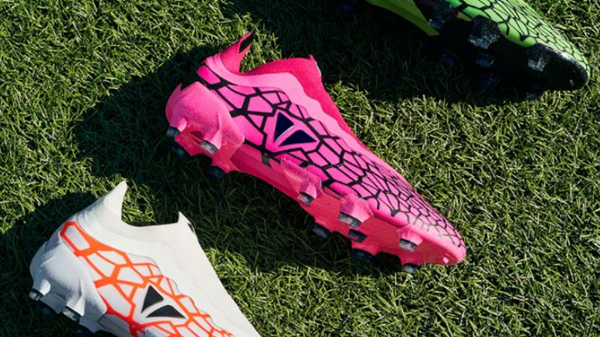

圖片來源：IMOTANA

鞋釘保護器

專業足球鞋，無論是否采用3D打印技術，都需要妥善保養。保護鞋釘是每位球員都應該認真對待的事情。在這方面，也有3D打印的解決方案，例如Hypsole的鞋釘保護套。

Hypsole團隊耗時多年研發，打造出一款能夠完美適配各種鞋釘和鞋款的保護性鞋套。這個想法源于Jes Christian（現任Hypsole首席執行官，當時她還是一名運動員）的思考：什么樣的鞋套才能最好地保護她的鞋子？找到功能性和美觀性之間的完美平衡固然重要，但解決材料和制造工藝方面的問題也同樣關鍵。“在最終確定目前的版本之前，我們經歷了數百次設計修改和原型制作，嘗試了不同的材料和生產工藝，最終才完成了現在的版本?！?/span>

圖片來源：Hypsole

最初，鞋釘保護套的設計初衷是采用傳統的模具制造工藝。然而，由于設計過于復雜，模具工藝難以勝任，這一方案不得不改變。杰斯·克里斯蒂安并沒有放棄這個想法，而是發現了Carbon公司的數字光合成（DLS）技術。“當我發現Carbon及其技術時，這是我第一次聽說有公司能夠成功地使用運動級材料大規模生產3D打印產品?！睌[脫了模具的物理限制，鞋釘保護套現在可以使用DLS技術進行生產。

進入3D打印行業并非一帆風順。盡管模具成本得以消除，但團隊現在面臨著更高的單位成本。他們不再需要應對結構的物理限制，而是必須確定最佳的打印支撐方案，以高效地生產產品。杰斯·克里斯蒂安解釋說：“我們通過適應實際情況并修改設計來應對這些挑戰，從而降低成本、保持質量并提高可打印性。”

此外，Hypsole冰爪保護套是前所未有的產品。這賦予了團隊極大的設計自由，但也需要進行大量的測試。開發人員還發現了使用3D打印技術的其他優勢?！霸跍y試和迭代階段，3D打印工藝已經并將繼續發揮極其重要的作用，這是傳統模具成型工藝無法比擬的。”

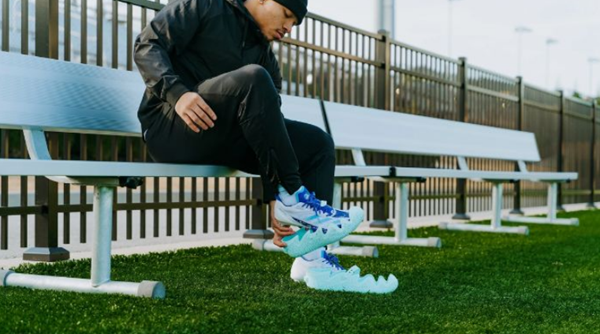

除了足球之外，這些防護裝備還可以用于長曲棍球、棒球、壘球和橄欖球（圖片來源：Hypsole）。

這些鞋套兼具美觀與實用性，設計時充分考慮了運動員的需求。據制造商稱，它們不僅適用于足球，也適用于其他多種運動。其目標是讓運動員能夠盡可能輕松地移動，保護他們最重要的裝備，并節省時間。

守門員手套

每位守門員都知道，擁有一副合適的手套對于發揮最佳水平和預防傷病至關重要。守門員手套最重要的組成部分之一是所謂的“沖擊區”，它能提供穩定性和靈活性。傳統的沖擊區由TPU或乳膠制成，但今年，手套專家Reusch推出了Attrakt Fusion Carbon 3D，這款守門員手套的沖擊區完全由復雜的3D打印結構構成。

Attrakt Fusion Carbon 3D是這家擁有近百年歷史的公司推出的首個采用3D打印組件的項目。Reusch團隊始終樂于接受新的設計和性能改進方案，此次與Carbon合作開發了一款獨特的守門員手套?！?D打印技術為我們提供了一個獨特的機會，讓我們能夠打造出能量回彈精準、沖擊響應更佳、重量更輕的擊球區域，”Reusch守門員手套生產負責人解釋道。

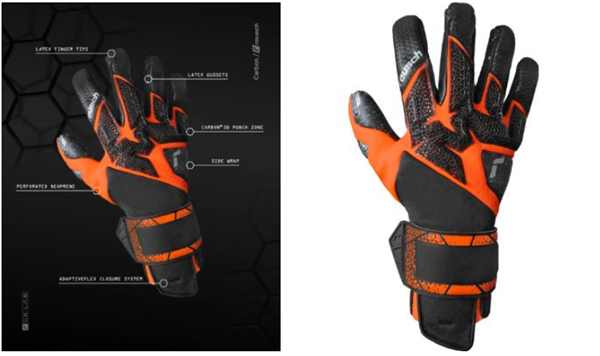

圖片來源：Reusch/Carbon

Carbon DLS技術使團隊能夠打造出表面光滑、性能卓越且結構復雜的柔性結構——這在傳統材料和工藝下是無法實現的。然而，將3D打印結構集成到手套的柔軟面料中卻極具挑戰性。正如Reusch所說：“我們必須重新定義粘合方法，重新思考元件在柔軟紡織品上的行為，并清晰地傳達其性能優勢?！迸cCarbon和其他制造合作伙伴的緊密合作最終實現了材料和結構的理想組合。材料的柔軟性和柔韌性得以保留，這為團隊提供了比預期更大的設計自由度。

此外，守門員手套還必須符合現行的安全和材料合規標準。雖然這些標準對手套來說并不算特別嚴格，但仍然需要滿足職業運動員和研發人員的高期望。因此，團隊在新款手套的靈活性、耐用性和舒適性方面面臨著巨大的挑戰。手套獨特的材質和沖擊區域的復雜結構本身就足以說明一切。Attrakt Fusion Carbon 3D手套展現了3D打印技術在足球裝備生產方面的巨大潛力。

沖擊區的3D打印結構（圖片來源：Reusch/Carbon）

防護口罩

在卡塔爾世界杯期間，韓國國家隊隊長孫興慜出場時，令人驚訝的是他戴著面罩。原因何在？孫興慜當時面部受傷尚未痊愈，這款碳纖維面罩是為了保護他仍然敏感的眼睛。他并非唯一一位戴著面罩的球員，克羅地亞球員約斯科·格瓦迪奧爾在對陣日本的比賽中也佩戴了面罩。類似的案例啟發了意大利足球愛好者、馬爾凱理工大學研究員西蒙·加洛齊，促使他撰寫了關于增材制造在體育領域應用潛力的論文，尤其關注足球運動中的防護面罩。

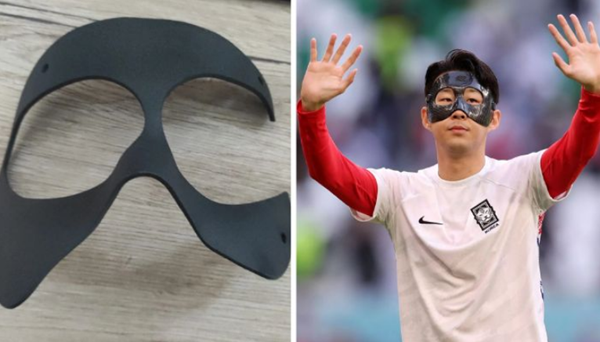

左圖為西蒙·加洛齊的防護面罩（圖片來源：西蒙·加洛齊）；右圖為孫興慜在2022年卡塔爾世界杯期間的照片（圖片來源：Maddy Meyer/FIFA）。

2021年，那不勒斯球員奧斯梅恩在與另一名球員相撞后接受了面部手術，之后開始佩戴防護面罩。作為一名狂熱的足球迷和3D打印愛好者，西蒙·加洛齊開始探索利用3D打印技術制作定制面罩的方法。上述面罩很可能是根據運動員的三維模型，一層一層地粘貼碳纖維制成的。然而，西蒙·加洛齊認為，直接從3D掃描數據進行3D打印可以顯著縮短這一過程。通過省去中間步驟，還可以減少浪費。正如他所指出的：“利用3D打印技術，只需掃描運動員的面部并直接生產面罩，無需制作實體模型，就能顯著加快生產速度。”

以李旻為例，人們一直懷疑他能否參加卡塔爾世界杯。奧斯梅恩也因頭部受傷長期缺陣。防護面罩名副其實，能夠讓運動員在受傷后更快地重返賽場，比沒有這類防護裝備時快得多。西蒙·加洛齊強調說：“事實上，面罩可以保護受傷部位免受進一步?jīng)_擊，并有助于預防新的傷病?！痹谒难芯恐校O(shè)計了一種防護面罩，并使用碳基復合材料PA603CF將其打印出來。

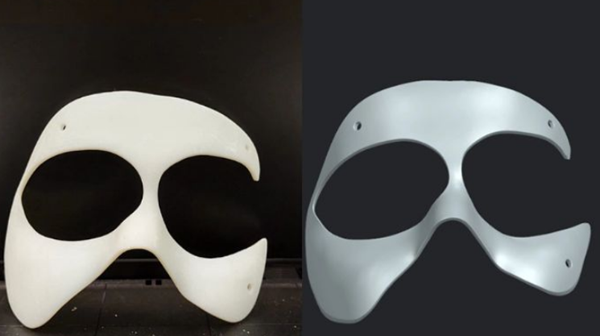

左圖為面具的首個原型，右圖為基于面部掃描的3D模型。（圖片來源：Simone Gallozzi）

3D打印技術在這個領域的未來發展方向是什么？

在看到這么多3D打印技術應用于足球裝備的例子之后，一個關鍵問題仍然存在：未來3D打印技術是否會繼續應用于這一領域？專家們普遍持積極態度。杰斯·克里斯蒂安指出，3D打印技術尤其適合體育運動，因為它能夠為運動員量身定制裝備?！懊總€人的身體都是獨一無二的，而精英運動員的使命就是深入了解自己的身體。這種了解讓他們能夠明白，例如，一個人的左腳可能需要比右腳略寬的鞋頭空間，”她在被問及3D打印技術在其領域可能產生的影響時說道。羅伊施也強調，3D打印技術在“個性化性能、合身度和保護性”方面具有巨大的潛力。

值得注意的是，西蒙·加洛齊指出，職業運動隊，尤其是足球隊，可以從3D打印技術中受益。他表示，預算對職業球隊來說通常不是問題，這使他們能夠“充分利用這項技術的優勢，例如極致的產品定制”。目前，3D打印成本較高。正如羅伊施解釋的那樣，制造Attrakt Fusion Carbon 3D手套的成本高于生產該公司傳統的乳膠或TPU手套。

職業運動員尤其能從這項技術的多功能性中受益（圖片來源：Brad Smith）

顯然，增材制造目前尚不適用于大規模生產。然而，正如一些具體產品案例所示，制造商通過定制化選項和可修改性彌補了在經濟效益方面的不足。受訪者也強調，3D打印在體育用品領域的應用仍處于起步階段。加洛齊先生指出，粉末基打印技術可能尤其具有發展前景：“隨著先進粉末材料的開發，例如添加碳纖維或兼具強度、輕量化和柔韌性的材料，我相信3D打印將在未來的體育用品領域發揮越來越重要的作用。”

杰斯·克里斯蒂安也強調了3D打印技術對各級別運動員的巨大潛力?！拔艺J為它會變得越來越快、越來越高效、越來越便宜，在不久的將來，這種定制化服務將惠及所有級別的運動員?！北M管初期面臨諸多挑戰和持續的技術難題，但3D打印技術也能提升產品性能，打造出性能更卓越的裝備，正如本文中展示的鞋套、球鞋、面罩和手套所體現的那樣。羅伊施向我們保證，目前為止，3D打印技術在運動裝備領域的潛力還只是冰山一角?！拔覀儾艅倓傞_始探索它如何與守門員裝備中使用的傳統材料相輔相成?！?/span>
